こえだちゃんと木のおうち

全体写真

故障個所詳細：電源乾電池ホールダー

故障個所写真

　　　　　　　乾電池受金板からスプリングに変えた　　　

症状詳細：乾電池の液漏れによる受金板が劣化、弾力性不足

治療内容詳細：スプリング加工取付　

治療部位詳細：乾電池ホールダー


カルテ番号：110

受付場所：
やまがた診療所
　コパル診療所

ラジコン トラック宅急便

全体写真

故障個所詳細：出力電波がでない

故障個所写真

　　　　　　　　

　　　　　　　　　　

症状詳細：　　①乾電池のホルダー受金が錆びている

　　　　　　　②受信車両の走行距離が2ｍ位で止まる

治療内容詳細：①乾電池のホルダーが液漏れにより電源が通電できず錆びを取り除く

　　　　　　　②送信機のアンテナが無いため新たに針金で作った　

治療部位詳細：①電源乾電池ホルダー

　　　　　　　②送信機アンテナ

カルテ番号：118

受付場所：
やまがた診療所
　　コープしろにしに診療所

ラジコン バギーランドバスターマックス

全体写真

故障個所詳細：電源スイッチの接触不良

故障個所写真

　　　　　　　　　　　　　　　　　不良電源スイッチ


症状詳細：本体の電源スイッチを投入しても車輪が動かない

治療内容詳細：既存の電源スイッチを外す試みたが、後輪の駆動軸が真上にあり

　　　　　　　外すことが不可能で、電源スイッチを新たに設けた　

治療部位詳細：

　　　　　　　　　　　　　　新たに設けた電源スイッチ



カルテ番号：130

受付場所：
やまがた診療所
　コパル診療所

ケンケンキッキ ショベルカー

全体写真


故障個所詳細：アームが動かない。

　　　　　　　①主アーム駆動部のクラッチ不良。

　　　　　　　②メイン支持シャフト破損（スプリングギヤ内蔵）。

故障個所写真

　　①主アームのクラッチ部（左より2番目の2段構成のギヤ）

　

　　②メイン支持シャフト（写真省略、一部破損しており同破損部分は客紛失）
症状詳細：主アームのクラッチ不良によりモーター駆動力が正常に伝わらずアーム動作不良

　　　　　となった。又メイン支持シャフト破損の為、装着不可となりショベルアーム上下

　　　　　動作時駆動力とアーム重量とのバランスが崩れアーム動作不良をより助長した。

　

治療内容詳細：　

　　①主アームのクラッチ部

　　　1）当該ギヤに貫通孔を設けφ1.5銅線で固定した。


　　　2）当該ギヤを組み込みグリス塗布後カバー組立。

②メイン支持シャフト

　　1）破損紛失部分をアルミ角柱で代用、先端部は角柱安定するよう相手樹脂部品を加工し

　　　接着。根元部分はスムーズ動作を狙いコーナ部分 ラウンド加工した。

　　2）スプリングギヤ内蔵のメイン支持シャフトは、上記②1）と合体の為樹脂板2枚を元

　　　の部品に挟み込みビス止め、その後金属薄板を追加した周辺と共に強度アップを狙い

　　　接着。

　　

　　3）最終的には②1）と②2）とを接着合体後本体に装着となる。

治療部位詳細：①主アームのクラッチ部を構成する樹脂部品。

　　　　　　　②メイン支持シャフトを構成する紛失欠落した樹脂部品。

カルテ番号：139

受付場所：
やまがた診療所
コープ城西2階ホール

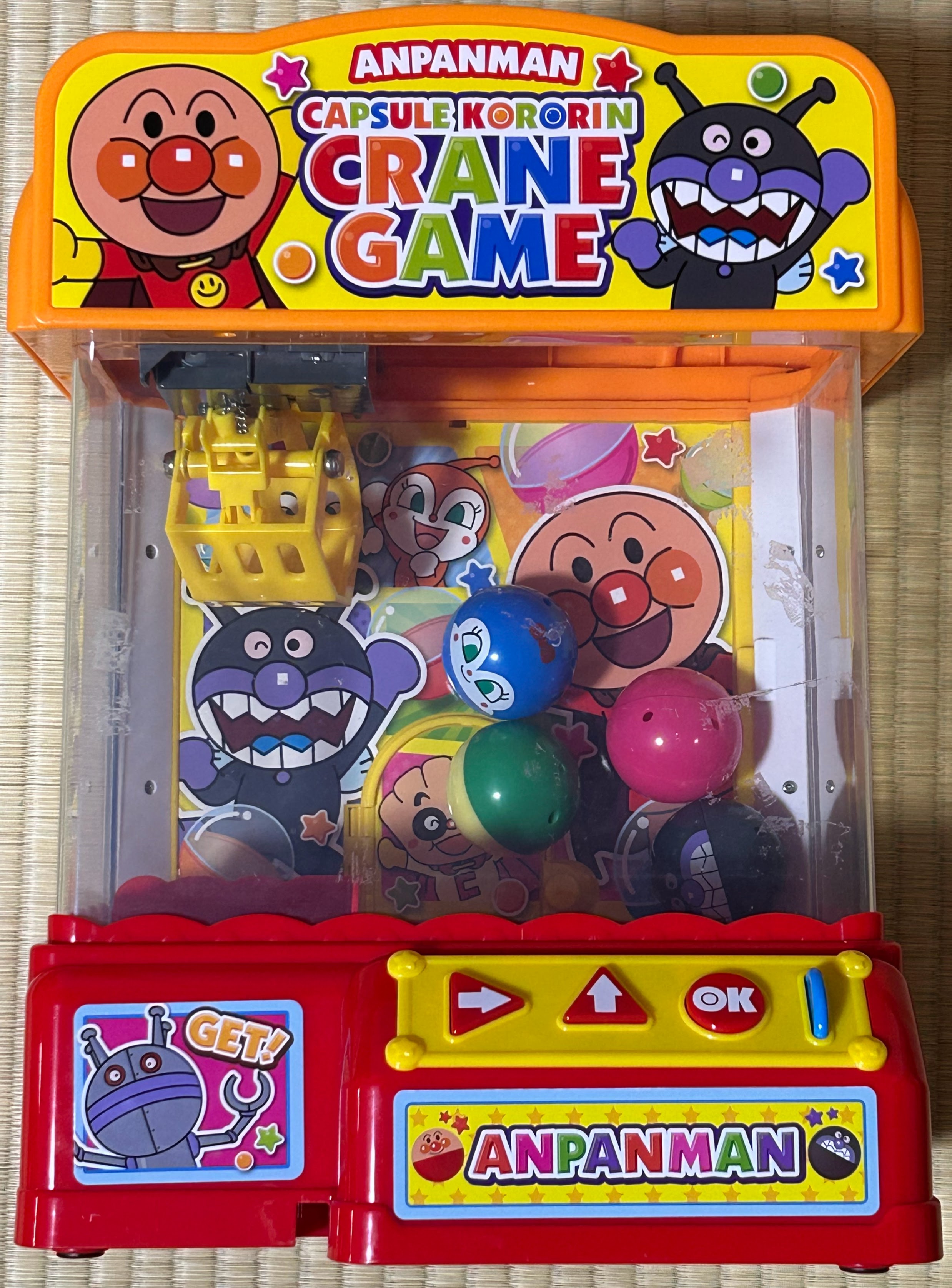

アンパンマン カプセルころりん クレーンゲーム

全体写真


故障個所詳細：クレーン動かない。

　　　　　　　⇒クレーン、パケット部、前後方向駆動用のファイナルギヤ割れ。

故障個所写真

　

症状詳細：パケット部、前後方向駆動用のファイナルギヤ割れの為、動力軸空転し

　　　　　前後方向動作せず。

治療内容詳細：①ギヤ割れを軸Cリングで修理。

　　　　　　　②関連個所とのスペース確保のため以下追加加工。

　　　　　　　　1）軸Cリングの突起部

　　　　　　　　2）パケット部、4本ガイド中、当該ギヤ付近の1本

　　　　　　　　3）パケット部、組立時スペース確保（M3のばね座金挟み組立）

治療部位詳細：

カルテ番号：135

受付場所：やまがた診療所、コープ城西2階ホール

新幹線の乗り物

全体写真

　電池交換時、液漏れ不具合発見し該当部分のみ分解持参した。

故障個所詳細：

故障個所写真：中央スイッチパターン、電池液漏れにより破損。

症状詳細：電池の液漏れ。（音が鳴らない）

治療内容詳細：電池受金交換、２箇所。　中央釦 裏側にアルミ箔貼付。

治療部位詳細：電池受金 半田付交換、２箇所。　中央釦 裏側にアルミ箔貼付。

カルテ番号：122

受付場所：
やまがた診療所
コープしろにし

パトカー

全体写真


故障個所詳細：省略

故障個所写真：省略

症状詳細：外部衝撃により前輪タイヤ片方のみ曲がった。（タイヤ車軸の変形による）

治療内容詳細：タイヤ車軸の変形を修正。

治療部位詳細：当初タイヤAssyを車軸より外し修正を試みたが外れず断念、外側のゴムタイ

　　　　　　　ヤのみ外しホィールがついた状態で車軸変形を修正した。

カルテ番号：114
　
受付場所：コパル診療所

　　　　　シェルターインクルーシブプレイス コパル

クレーンゲーム

全体写真


故障個所詳細：ボタンが動かない

故障個所写真

駆動部収縮チューブ内複数リード線断線　　前後方向マイクロスイッチの接触部破損


症状詳細：モーター駆動リード線断線及び前後方向マイクロスイッチＮＧによりクレーン

　　　　　パケットが所定の位置に戻らなかった為に操作不可能となった。

治療内容詳細：モーター駆動リード線断線位置特定と修理及びマイクロスイッチの修理
治療部位詳細：


断線リード線復元（3本はんだ付け）　　　　　　　　　被覆復帰　

マイクロスイッチ接触部修理（手持代替品使用）

カルテ番号：113

受付場所：
コパル診療所

シェルターインクルーシブプレイスコパル

ドラエモン太鼓

全体写真

故障個所詳細：太鼓の部分

故障個所写真

症状詳細：左側太鼓が反応しない

治療内容詳細：配線が外れている「以前にジュースなどを零しため配線が断線状態」　

治療部位詳細：太鼓内部の配線


カルテ番号：11

受付場所：
やまがた診療所
　新庄臨時診療所

くまのプーさん回転6WAジム

全体写真

故障個所詳細：メリーゴーランド回転部

故障個所写真

　　　　　　　　　　　　　分解清掃


症状詳細：メリーゴーランドの回転が時々止まる

治療内容詳細：①モータードライブのゴムベルト劣化

　　　　　　　　ゴムベルトの調達不能で再度止まったら輪ゴム対応で処置を依頼

　　　　　　　②回転ギヤーのワックスが固まりかけている　
　　　　　　　　ギヤーを分解清掃し、回転がスムーズになった

治療部位詳細：モータードライブのゴムベルト　回転ギヤー


カルテ番号：100

受付場所：
やまがた診療所

アンパンマンクレーンゲーム（カプセルコロリン）

全体写真

故障個所詳細：

故障個所写真

　　　　　　　　　　　　　　前後方向の駆動ギヤ破損

　　　　　　　　


症状詳細：前後方向のスイッチを押しても動作しない。

　　　　（キャッチャーが初期位置に戻れず、リセットならずゲーム開始出来ない）

治療内容詳細：針金で割れたギヤを縛りエポキシ樹脂接着剤にて固定、駆動軸に挿入時

　　　　　　　接着剤塗布、更にギヤ外側にも接着剤塗布。

治療部位詳細：

　　　接着剤塗布時ギヤとギヤボックス間にサランラップ挿入し、両者の誤接着固定防止

カルテ番号：17

受付場所：
東根診療所
東根市まなびあテラス

コマツ コンボ

・全体写真

・故障個所詳細：

　①

　　　コンボのアーム内部

②

　　アーム先端パケット部

故障個所写真：

　①

　　　切断された部品（軸受）


　　　　切断された部品（カム）

　　　切断された部品（カム）

②

　ボス潰れ、Ｏリング消滅　　　　　　　　　　　　　　　　　　　正常（反対側）　　　　　　　　　　　　　　　　　　　　　　　　

ボス潰れ、Ｏリング消滅　　　　　　　　　　　　　　　　　　　　　　　　　⇒アーム先端パケットに動力が十分に伝わらない　　　　　正常側、ボスにＯリングが装着　　　　　　　　　　　　　　　　　　　　　　　

・症状詳細：アームが動かない

・治療内容詳細：アームに動力を伝達する軸受の接着修理、同 破損した部品（カム）の

　　　　　　　　ＵＶ樹脂補強修理、及び銅線疑似パッキンによるＯリング代替 及び

　　　　　　　　ボス潰れ対応　

・治療部位詳細：

　①

　　　補強された部品（軸受）　　　　ＵＶ樹脂補強された部品（カム）＊



　　ＵＶ補強された部品（カム）＊

　　　　　　　　　　　　　　　　　　　　　　＊ドクター笠次郎のご協力による

②1.6Φ銅線による疑似パッキンを作成しＯリング代替及びボス潰れ補填とした

（写真なし）

カルテ番号：

受付場所：
新庄臨時診療所
新庄市南本町商店街（旧なないろ）
