ドラエモン太鼓

全体写真

故障個所詳細：太鼓の部分

故障個所写真

症状詳細：左側太鼓が反応しない

治療内容詳細：配線が外れている「以前にジュースなどを零しため配線が断線状態」　

治療部位詳細：太鼓内部の配線


カルテ番号：11

受付場所：
やまがた診療所
　新庄臨時診療所

くまのプーさん回転6WAジム

全体写真

故障個所詳細：メリーゴーランド回転部

故障個所写真

　　　　　　　　　　　　　分解清掃


症状詳細：メリーゴーランドの回転が時々止まる

治療内容詳細：①モータードライブのゴムベルト劣化

　　　　　　　　ゴムベルトの調達不能で再度止まったら輪ゴム対応で処置を依頼

　　　　　　　②回転ギヤーのワックスが固まりかけている　
　　　　　　　　ギヤーを分解清掃し、回転がスムーズになった

治療部位詳細：モータードライブのゴムベルト　回転ギヤー


カルテ番号：100

受付場所：
やまがた診療所

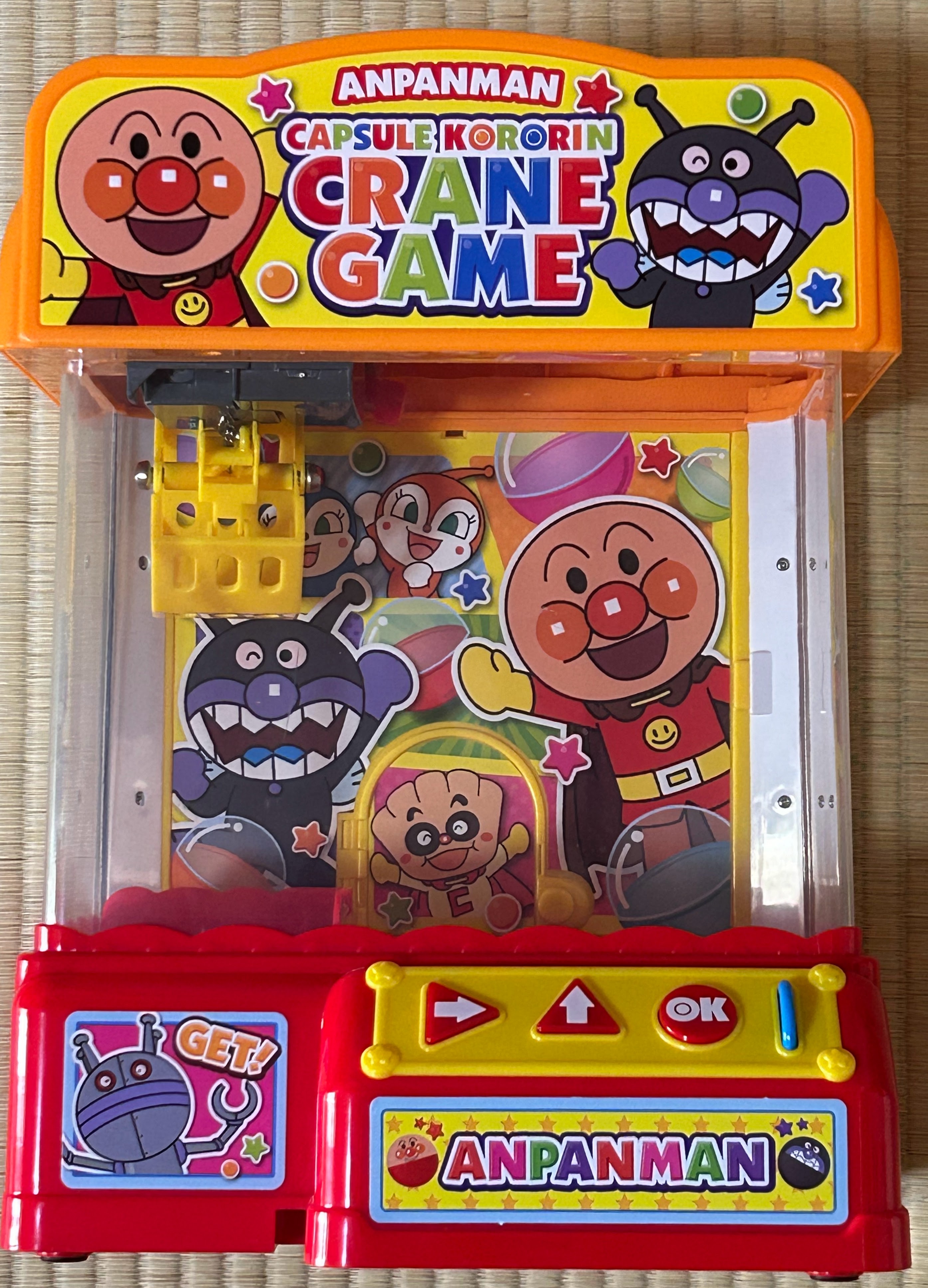

アンパンマンクレーンゲーム（カプセルコロリン）

全体写真

故障個所詳細：

故障個所写真

　　　　　　　　　　　　　　前後方向の駆動ギヤ破損

　　　　　　　　


症状詳細：前後方向のスイッチを押しても動作しない。

　　　　（キャッチャーが初期位置に戻れず、リセットならずゲーム開始出来ない）

治療内容詳細：針金で割れたギヤを縛りエポキシ樹脂接着剤にて固定、駆動軸に挿入時

　　　　　　　接着剤塗布、更にギヤ外側にも接着剤塗布。

治療部位詳細：

　　　接着剤塗布時ギヤとギヤボックス間にサランラップ挿入し、両者の誤接着固定防止

カルテ番号：17

受付場所：
東根診療所
東根市まなびあテラス

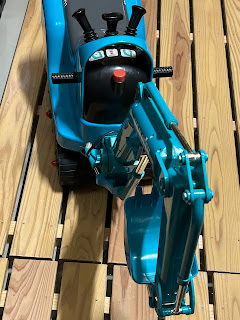

コマツ コンボ

・全体写真

・故障個所詳細：

　①

　　　コンボのアーム内部

②

　　アーム先端パケット部

故障個所写真：

　①

　　　切断された部品（軸受）


　　　　切断された部品（カム）

　　　切断された部品（カム）

②

　ボス潰れ、Ｏリング消滅　　　　　　　　　　　　　　　　　　　正常（反対側）　　　　　　　　　　　　　　　　　　　　　　　　

ボス潰れ、Ｏリング消滅　　　　　　　　　　　　　　　　　　　　　　　　　⇒アーム先端パケットに動力が十分に伝わらない　　　　　正常側、ボスにＯリングが装着　　　　　　　　　　　　　　　　　　　　　　　

・症状詳細：アームが動かない

・治療内容詳細：アームに動力を伝達する軸受の接着修理、同 破損した部品（カム）の

　　　　　　　　ＵＶ樹脂補強修理、及び銅線疑似パッキンによるＯリング代替 及び

　　　　　　　　ボス潰れ対応　

・治療部位詳細：

　①

　　　補強された部品（軸受）　　　　ＵＶ樹脂補強された部品（カム）＊



　　ＵＶ補強された部品（カム）＊

　　　　　　　　　　　　　　　　　　　　　　＊ドクター笠次郎のご協力による

②1.6Φ銅線による疑似パッキンを作成しＯリング代替及びボス潰れ補填とした

（写真なし）

カルテ番号：

受付場所：
新庄臨時診療所
新庄市南本町商店街（旧なないろ）

救急車「アンビュランス」

全体写真

故障個所詳細：前照明ライト

故障個所写真

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

症状詳細：前照明ライトが点灯　点滅がしない

治療内容詳細：LED取り付けてあるプリント基板の配線パタンがショックにより脱落。半田処理する　

治療部位詳細：前照明ライトの取付基板


カルテ番号：96

受付場所：
やまがた診療所
　コパル診療所

仮面ライダー フルボトル

全体写真

故障個所詳細：操作時の効果音が出ない

故障個所写真

　　　　　　　　　　　　


症状詳細：スピーカーの配線が切れている状態

治療内容詳細：スピーカーから外れた電線の半田処理　

治療部位詳細：スピーカーの配線


カルテ番号：5

受付場所：
やまがた診療所
　東根まなびあテラス臨時診療所

トミカアクションビル

全体写真

故障個所詳細：電源電気回路

故障個所写真

症状詳細：電源出力がでない

治療内容詳細：ヒューズが溶断のため交換　

治療部位詳細：電源用ヒューズ


カルテ番号：16

受付場所：
やまがた診療所
　東根まなびあテラス臨時診療所
