こえだちゃんと木のおうち

全体写真

故障個所詳細：電源乾電池ホールダー

故障個所写真

　　　　　　　乾電池受金板からスプリングに変えた　　　

症状詳細：乾電池の液漏れによる受金板が劣化、弾力性不足

治療内容詳細：スプリング加工取付　

治療部位詳細：乾電池ホールダー


カルテ番号：110

受付場所：
やまがた診療所
　コパル診療所

ラジコン トラック宅急便

全体写真

故障個所詳細：出力電波がでない

故障個所写真

　　　　　　　　

　　　　　　　　　　

症状詳細：　　①乾電池のホルダー受金が錆びている

　　　　　　　②受信車両の走行距離が2ｍ位で止まる

治療内容詳細：①乾電池のホルダーが液漏れにより電源が通電できず錆びを取り除く

　　　　　　　②送信機のアンテナが無いため新たに針金で作った　

治療部位詳細：①電源乾電池ホルダー

　　　　　　　②送信機アンテナ

カルテ番号：118

受付場所：
やまがた診療所
　　コープしろにしに診療所

ラジコン バギーランドバスターマックス

全体写真

故障個所詳細：電源スイッチの接触不良

故障個所写真

　　　　　　　　　　　　　　　　　不良電源スイッチ


症状詳細：本体の電源スイッチを投入しても車輪が動かない

治療内容詳細：既存の電源スイッチを外す試みたが、後輪の駆動軸が真上にあり

　　　　　　　外すことが不可能で、電源スイッチを新たに設けた　

治療部位詳細：

　　　　　　　　　　　　　　新たに設けた電源スイッチ



カルテ番号：130

受付場所：
やまがた診療所
　コパル診療所

ケンケンキッキ ショベルカー

全体写真


故障個所詳細：アームが動かない。

　　　　　　　①主アーム駆動部のクラッチ不良。

　　　　　　　②メイン支持シャフト破損（スプリングギヤ内蔵）。

故障個所写真

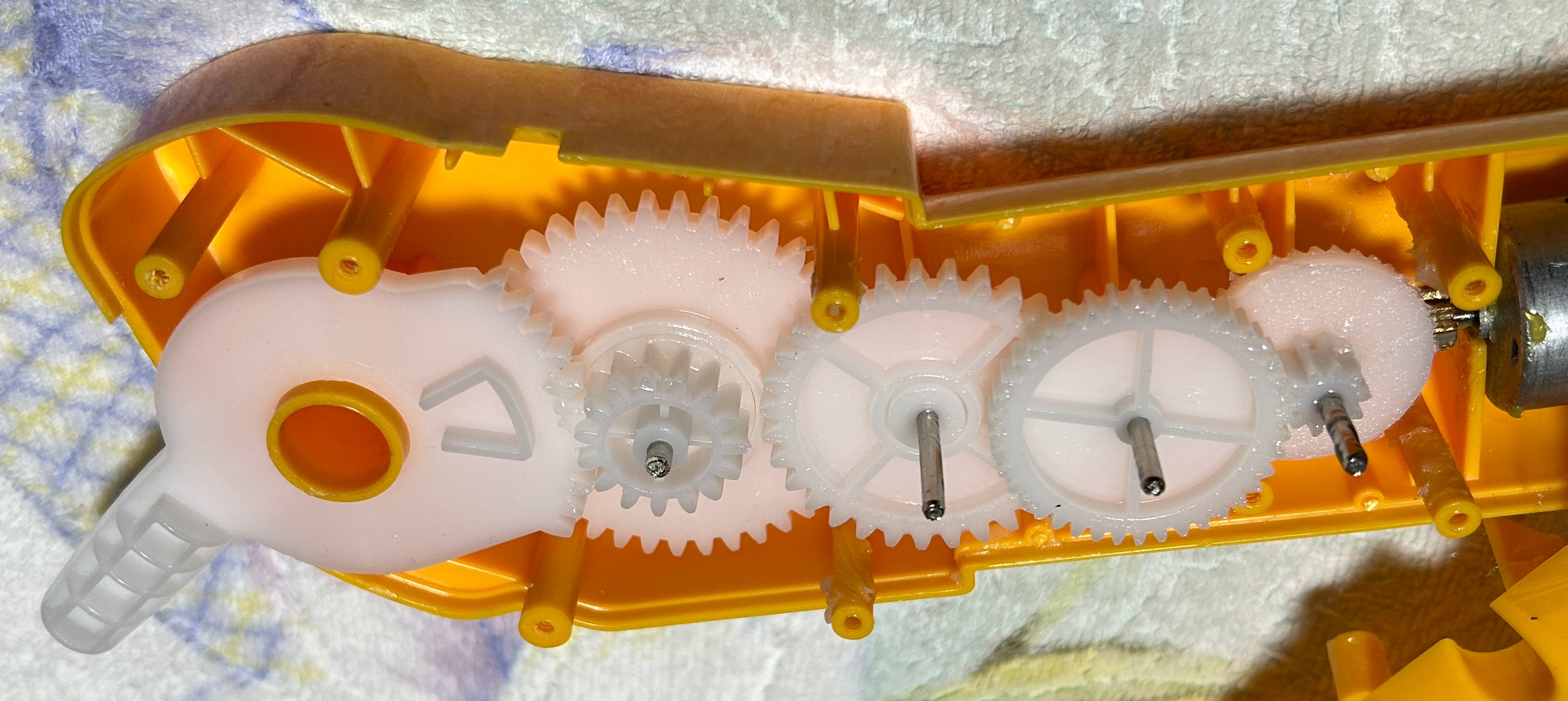

　　①主アームのクラッチ部（左より2番目の2段構成のギヤ）

　

　　②メイン支持シャフト（写真省略、一部破損しており同破損部分は客紛失）
症状詳細：主アームのクラッチ不良によりモーター駆動力が正常に伝わらずアーム動作不良

　　　　　となった。又メイン支持シャフト破損の為、装着不可となりショベルアーム上下

　　　　　動作時駆動力とアーム重量とのバランスが崩れアーム動作不良をより助長した。

　

治療内容詳細：　

　　①主アームのクラッチ部

　　　1）当該ギヤに貫通孔を設けφ1.5銅線で固定した。


　　　2）当該ギヤを組み込みグリス塗布後カバー組立。

②メイン支持シャフト

　　1）破損紛失部分をアルミ角柱で代用、先端部は角柱安定するよう相手樹脂部品を加工し

　　　接着。根元部分はスムーズ動作を狙いコーナ部分 ラウンド加工した。

　　2）スプリングギヤ内蔵のメイン支持シャフトは、上記②1）と合体の為樹脂板2枚を元

　　　の部品に挟み込みビス止め、その後金属薄板を追加した周辺と共に強度アップを狙い

　　　接着。

　　

　　3）最終的には②1）と②2）とを接着合体後本体に装着となる。

治療部位詳細：①主アームのクラッチ部を構成する樹脂部品。

　　　　　　　②メイン支持シャフトを構成する紛失欠落した樹脂部品。

カルテ番号：139

受付場所：
やまがた診療所
コープ城西2階ホール

アンパンマン カプセルころりん クレーンゲーム

全体写真


故障個所詳細：クレーン動かない。

　　　　　　　⇒クレーン、パケット部、前後方向駆動用のファイナルギヤ割れ。

故障個所写真

　

症状詳細：パケット部、前後方向駆動用のファイナルギヤ割れの為、動力軸空転し

　　　　　前後方向動作せず。

治療内容詳細：①ギヤ割れを軸Cリングで修理。

　　　　　　　②関連個所とのスペース確保のため以下追加加工。

　　　　　　　　1）軸Cリングの突起部

　　　　　　　　2）パケット部、4本ガイド中、当該ギヤ付近の1本

　　　　　　　　3）パケット部、組立時スペース確保（M3のばね座金挟み組立）

治療部位詳細：

カルテ番号：135

受付場所：やまがた診療所、コープ城西2階ホール
