乗用ミニパワーショベル（コマツPC01）

全体写真

故障個所詳細：アーム部分のギア受け部の破損

スイッチ部の支点部分の破断（3箇所）

故障個所写真

症状詳細：バケットが動かず、異音を発する。レバーを動かしてもスムーズに動かない

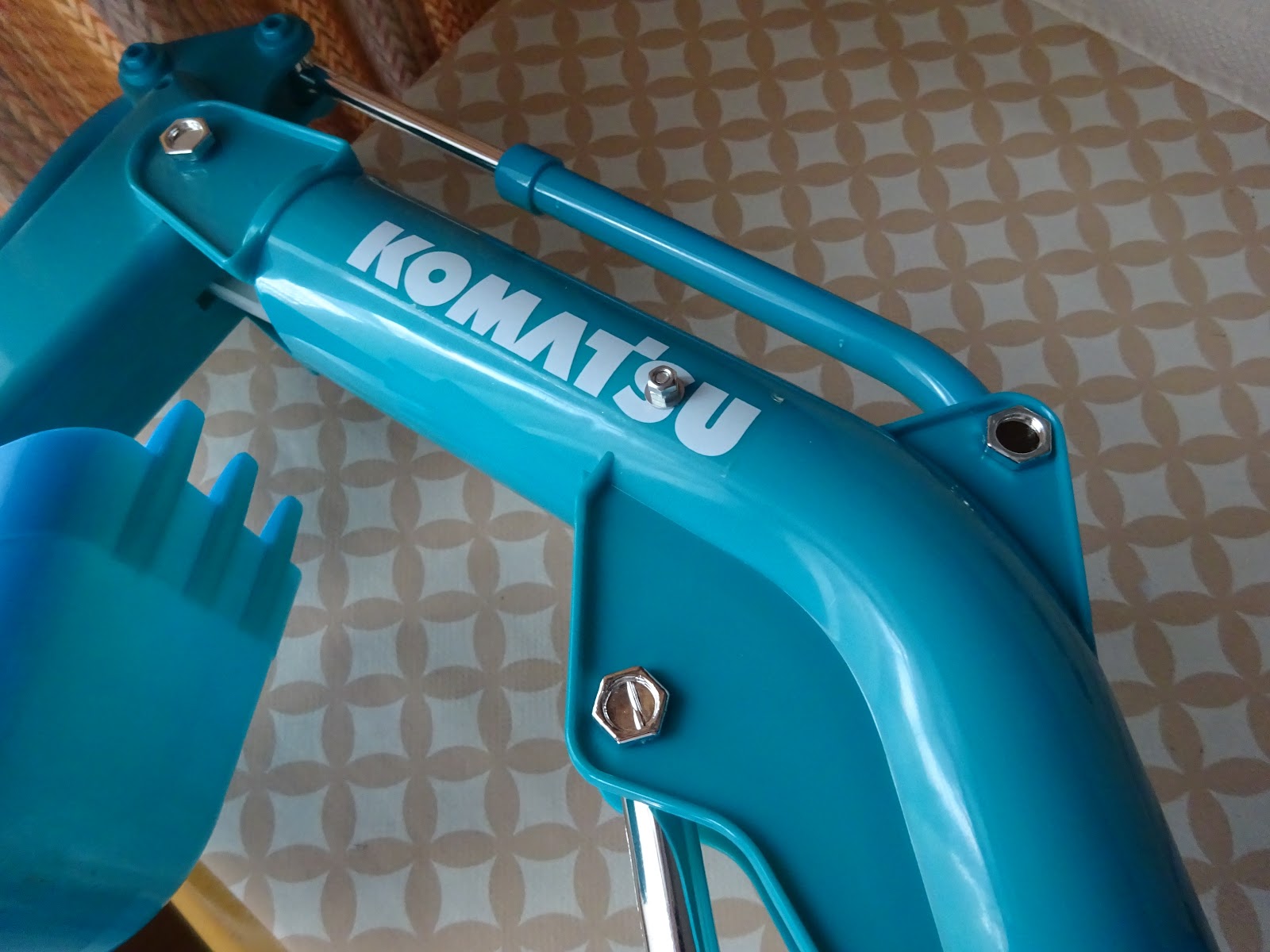

治療内容詳細：アーム部軸受が破損し、タップネジも破断していたので、3×30ｍｍのボルトを外部まで貫通させ、スリーブの穴も広め、ダブルナットで止める。

スイッチの支点部分が破断していることから、3×30ｍｍのボルトを両支点部に貫通させ、内部にＵ字型の金具を入れ、ネジで固定。材質がポリカーボネートなので、アクリル接着剤を使い、できるだけすき間を少なくした。　

治療部位詳細：

カルテ番号：78

受付場所：COOPしろにし（やまがた診療所）
やまがた診療所
つるおか診療所
よねざわ診療所
イオン山形南診療所

ミシン キュートステッチ

全体写真

故障個所詳細：①縫い針

　　　　　　　②布押さえレバー　

故障個所写真

　　　　　①  針板ホールと縫い針

　　　② 押さえレバー　の状態

症状詳細：① 縫い針が折れる

　　　　　②押さえレバーの上げ下げが出来ない　　　　

治療内容詳細：①ボビンの針板ホールに縫い針がズレているため、軸を修正固定する

　　　　　　　②押さえレバーの上げ下げアッセンブリー固定ネジを調整する

　　　　　　

治療部位詳細：①固定ネジ

　　　　　　　②固定ネジ


カルテ番号：77

受付場所：
やまがた診療所
　コープしろにし診療所

ラジコン車 HUMMER

全体写真

故障個所詳細：①本体の駆動部分

　　　　　　　②操作コントローラー　

故障個所写真①ー1駆動用モーターギヤー

　　　　　①ー2　左右方向移動モーター

　　②ー1　操作コントローラー



　　　　　　　　　　　　①電源スイッチ

　　　　　　　　　　　　②前後進用のタクトスイッチ4ヶ所

症状詳細：①ー1駆動用モーターと変速ギヤーの汚れと錆で回転しない

　　　　　①ー2左右方向移動モーター錆による劣化で回転しない
　　　　　②ー1操作コントローラー電源スイッチの劣化電源が入らない

　　　　　②ー２前後進用のタクトスイッチの劣化操作が出来ない

治療内容詳細：①ー１駆動用モーターは錆を落とし、変速ギヤーの分解清掃組み立て

　　　　　　　①ー2左右方向移動モーターは錆で劣化のため交換　

　　　　　　　②ー１操作コントローラー電源スイッチが特殊のため新たにスライド

　　　　　　　　　スイッチを設けた

　　　　　　　②ー２前後進用のタクトスイッチ4ヶ所を交換する

治療部位詳細：本体　操作コントローラーとも防水のつもりで水面を走らせ

　　　　　　　そのまま放置したため内部が錆て部品が劣化した模様


カルテ番号：5

受付場所：
やまがた診療所
　コパル診療所

乗用カー プリウス

全体写真

故障個所詳細：電源バッテリー

故障個所写真

         　　　　　　　　　　　　バッテリーの劣化





症状詳細：電源入れても全く動かない

治療内容詳細：新品バッテリーと交換　

治療部位詳細：バッテリー


カルテ番号：10

受付場所：
やまがた診療所
　コパル診療所

ラジコン車 GRSPORT

全体写真

故障個所詳細：前進.後進変速ギヤー

故障個所写真

　　　　　　　　　　　ギヤーがズレてかみ合わない状態


症状詳細：変速ギヤーの組み立てズレ

治療内容詳細：ギヤーを分解し組み立て直した　

治療部位詳細：変速ギヤー


カルテ番号：12

受付場所：
やまがた診療所
　コープしろにし診療所

乗用セルシオ

全体写真

故障個所詳細：座席シート

故障個所写真

症状詳細：座席シートが外れる

治療内容詳細：固定ボルトのネジ、ワッシャーを新たに取付　

治療部位詳細：座席固定用ネジ部


カルテ番号：58

受付場所：
やまがた診療所
　コープしろにし診療所

ベッドメリー

全体写真

故障個所詳細：乾電池ホールダー

故障個所写真

                                                           　　　　　  修理箇所





症状詳細：乾電池の液漏れによる受金が錆折れ、電源が入らず

治療内容詳細：受金を加工修理する

治療部位詳細：乾電池ホールダー受金


カルテ番号：54

受付場所：
やまがた診療所
　　コープしろにし診療所

くまのプーさんプラネットファンタジー

全体写真

症状詳細：電球が連続して点灯しない。ドームの回転がスムーズでない。

治療内容詳細：電球の接点研磨。オルゴールのゴム製回転体（下がって他の部品と干渉）の

　　　　　　　位置のクリアランスをとる。ゼンマイが戻ることにより電球のSWが切れる

　　　　　　　仕組みだがクリープ現象が起きている模様。対応として　ひと巻した状態で　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　SWをセットする。

治療部位詳細：

カルテ番号：4　

受付場所：山形おもちゃ病院コパル診療所

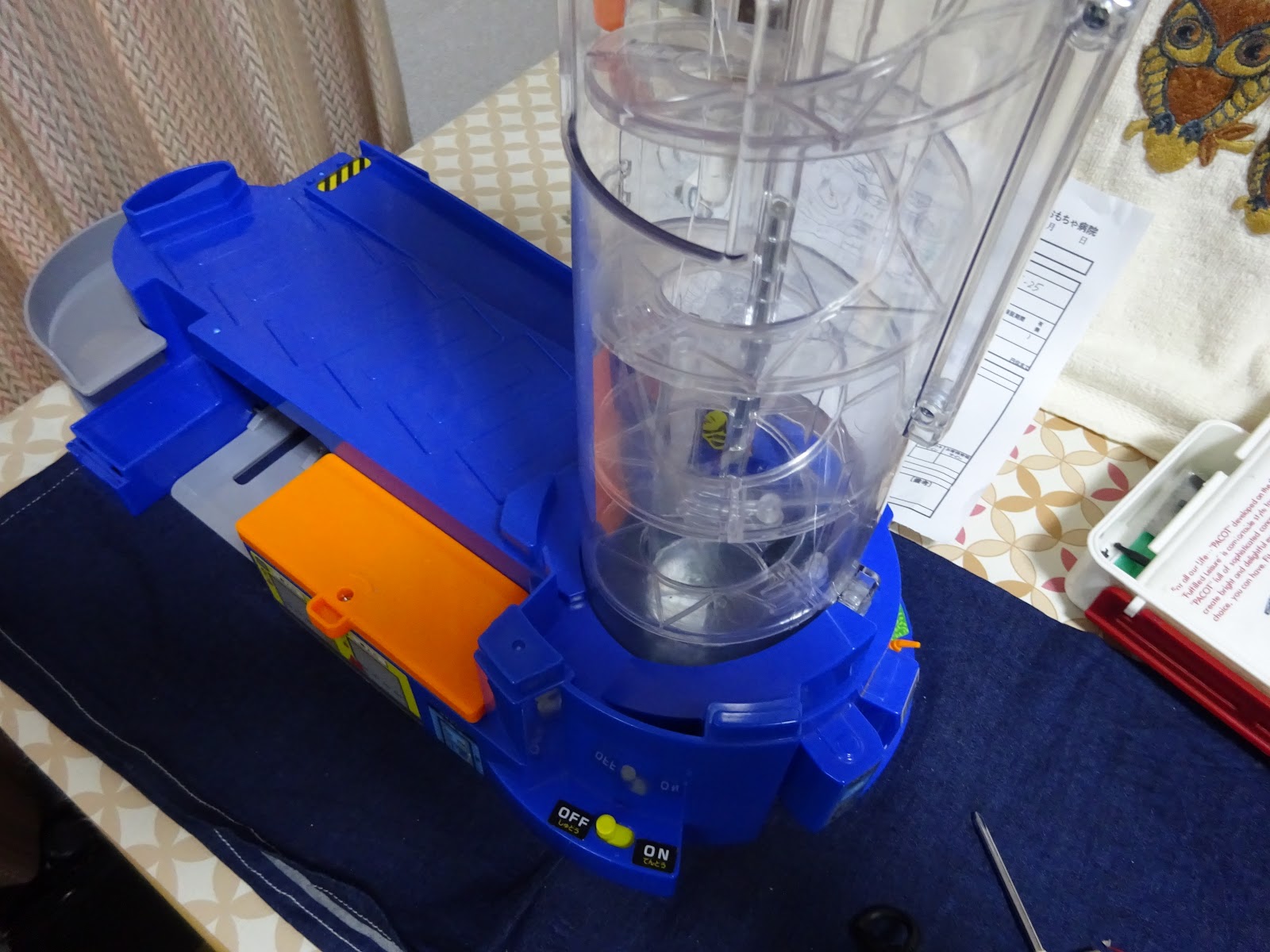

トミカ タワービル

全体写真

故障個所詳細：回転タワーが回らない

故障個所写真


症状詳細：スイッチを入れてもモーターが回らない

治療内容詳細：モーターへの配線の確認、スイッチの導通確認を行う。　

治療部位詳細：リード線の交換、モーターのハンダ付けのなり直し（ベトナム製のため、ハンダ付けが不十分なのか）

カルテ番号：13

受付場所：コパル（やまがた診療所）
やまがた診療所
つるおか診療所
よねざわ診療所
イオン山形南診療所

メルちゃん ビューティーサロン

全体写真

故障個所詳細：ハサミを動かした際に音が出ない

故障個所写真

症状詳細：ハサミのスイッチ部のハンダ付け剝がれ

治療内容詳細：リード線とスイッチ部のハンダ付け


カルテ番号：11

受付場所：コパル（やまがた診療所）
やまがた診療所
つるおか診療所
よねざわ診療所
イオン山形南診療所

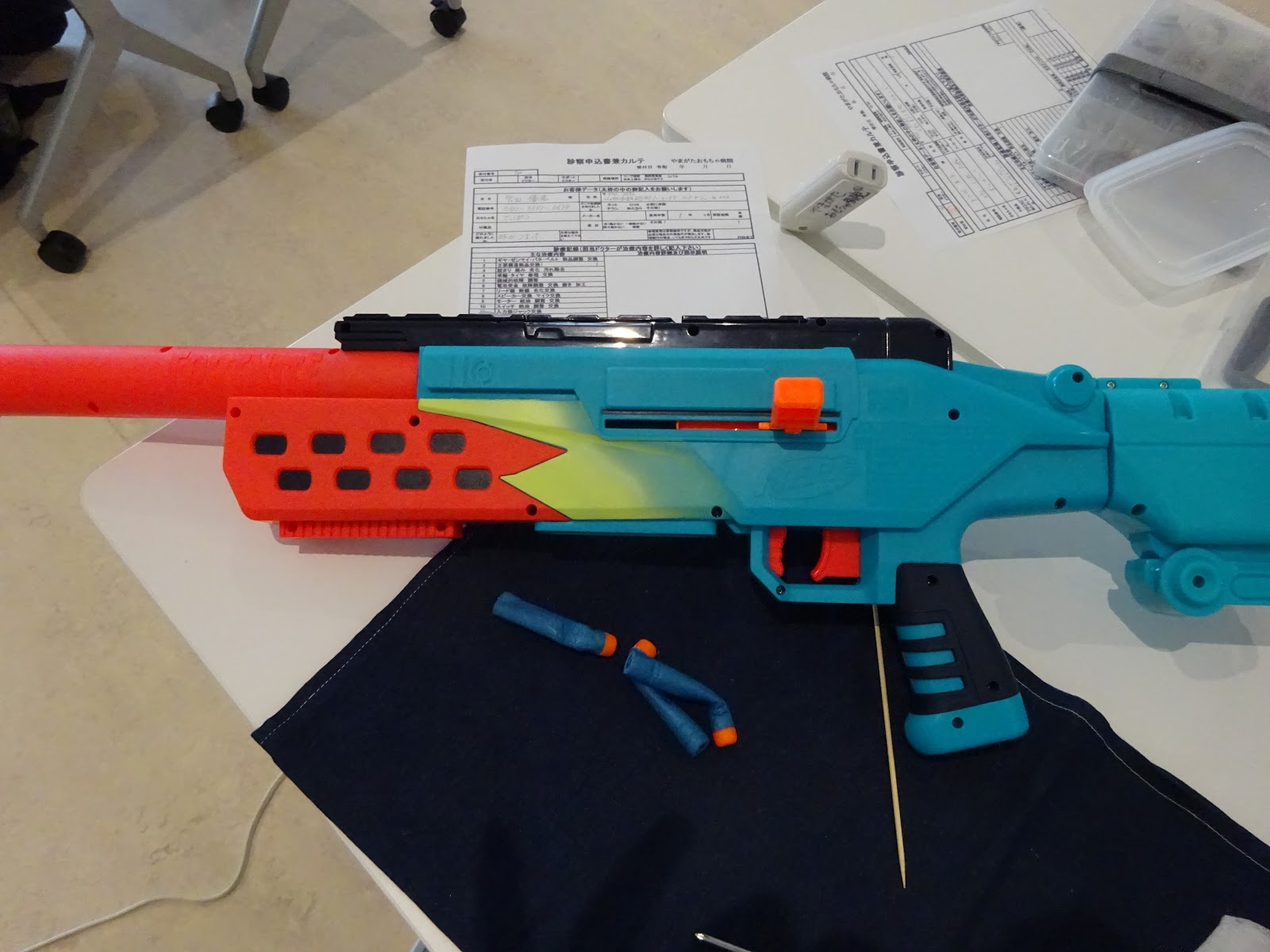

ライフル風おもちゃ銃

全体写真

故障個所詳細：弾が詰まって使えない

故障個所写真

症状詳細：連射をしたら、弾が詰まり、竹串で取ろうとしても、中に残った。

治療内容詳細：分解し、弾、竹串を取り除く

治療部位詳細：


カルテ番号：8

受付場所：コパル（やまがた診療所）
